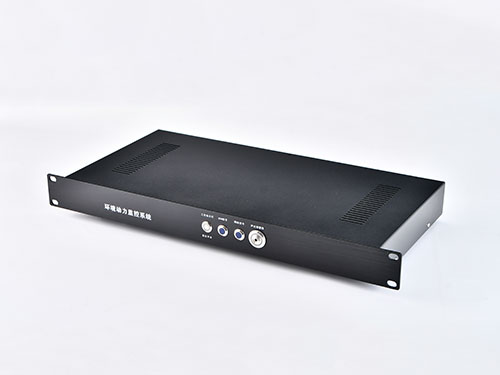

产品介绍
一体化监控主机ARM-LINUX 是针对现代化智能系统、数据中心等重要场所开发的一款新一代多用途的 ARM 监控主机,具有如下特点:
1. 10 年 ARM 嵌入式监控主机现场经验,真正精工设计;
2. 真正嵌入式 Ubuntu 操作系统,病毒绝缘体、运行更稳定,更安全;
3. 硬件一体化高度集成,工程部署 更简洁;
4. 低功耗,无风扇、高性能 CPU 系统,更节能,更环保,更稳定;
5. SD 卡存储,可外接 M.2 硬盘,彻底摆脱硬盘机械带来的安全隐患;
6. 抗电磁干扰、信号隔离,防反接、防短路设计、运行更稳定。
BC-U212 选用了接线端子、USB 和 RJ45 等标准化接口,这种设计易于后期维护,使用时无需外接接口,该款主机符合目前行业最新的19英寸机架式结构设计标准,通过把主机与模块整合并统一归置,既扫除了机房的接地隐患,又提高了机房的安全系数,同时节约了机房内有限的电源插座资源,使外部传感器的供电可由主机来提供,无需另接电源,配合动环软件实现UPS监控、配电监控、空调监控、 视频监控、门禁监控、温湿度监控、电气火灾检测、防盗监控等,并可通过本地声光报警、短信报警等方式,在出现异常情况时,第一时间向机房管理人员发出报警提醒。该款主机还支持数据采集处理、联动控制,可代替人工巡检,实现无人值守,极大提高了维护效率,降低了管理成本。
技术参数
一体化监控主机ARM-LINUX 是针对现代化智能系统、数据中心等重要场所开发的一款新一代多用途的 ARM 监控主机,具有如下特点:
1. 10 年 ARM 嵌入式监控主机现场经验,真正精工设计;
2. 真正嵌入式 Ubuntu 操作系统,病毒绝缘体、运行更稳定,更安全;
3. 硬件一体化高度集成,工程部署 更简洁;
4. 低功耗,无风扇、高性能 CPU 系统,更节能,更环保,更稳定;
5. SD 卡存储,可外接 M.2 硬盘,彻底摆脱硬盘机械带来的安全隐患;
6. 抗电磁干扰、信号隔离,防反接、防短路设计、运行更稳定。
BC-U212 选用了接线端子、USB 和 RJ45 等标准化接口,这种设计易于后期维护,使用时无需外接接口,该款主机符合目前行业最新的19英寸机架式结构设计标准,通过把主机与模块整合并统一归置,既扫除了机房的接地隐患,又提高了机房的安全系数,同时节约了机房内有限的电源插座资源,使外部传感器的供电可由主机来提供,无需另接电源,配合动环软件实现UPS监控、配电监控、空调监控、 视频监控、门禁监控、温湿度监控、电气火灾检测、防盗监控等,并可通过本地声光报警、短信报警等方式,在出现异常情况时,第一时间向机房管理人员发出报警提醒。该款主机还支持数据采集处理、联动控制,可代替人工巡检,实现无人值守,极大提高了维护效率,降低了管理成本。
技术参数
硬件配置 | CPU | Cortex-A72*2/Cortex-A53*4,主频 1.8GHz, 内存 LPDDR4-2GB,存储 EMMC5-8GB |
USB | 1 个 USB3.0 接口 | |
TF 卡 | 1 个 TF 卡插口(MircoSD 卡) | |
以太网口 | 4 个 100/M 网口 | |
串口 | 2 个 RS232/485 复合串口,14 个 RS485 串口 | |
CONSOLE | 1 个 USBType-C 调试串口 | |
IO 通道 | 8DI,4DO | |
工作条件 | 电源输入 | 1 路 220V |
功耗 | <19W | |
环境温度 | -20℃~55℃ | |
环境湿度 | 10%~90%RH,无凝露 | |
EMC指标 | 静电防护 | 接触放电 : ±6KV;空气放电: ±8KV |
EFT 防护 | ±2KV | |
外形结构 | 长×宽×高 | 440MM ×300MM ×44MM |
安装方式 | 1U 标准机架前面板安装,壁挂安装 |

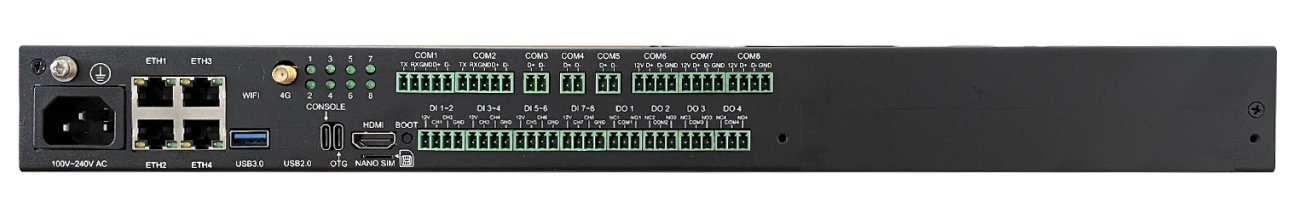

接线端子定义如下:
接口类型 | 丝印 | 定义 |
DI1~DI8 |
12V | 对外供电输出 12V |
CH1~CH8 | 开关量输入通道 1~8 | |
GND | 对外供电输出 GND | |
DO1~DO4 |
NC1~NC4 | 开关量输出 1~4 常闭端 |
COM1~COM4 | 开关量输出 1~4 公共端 | |
NO1~NO4 | 开关量输出 1~4 常开端 | |
COM1~COM2 |
TX1~TX2 | 串口 1~2 的 232 发送 |
RX1~RX2 | 串口 1~2 的 232 接收 | |
GND1~GND2 | 串口 1~2 的 232 信号地 | |
D1+~D2+ | 串口 1~2 的 485 +(A) | |
D1-~D2- | 串口 1~2 的 485 - (B) | |
COM3~COM5 | D3+~D5+ | 串口 3~5 的 485 +(A) |
D3-~D5- | 串口 3~5 的 485 - (B) | |
COM6~COM8 |
12V | 对外供电输出 12V |
D6+~D8+ | 串口 6~8 的 485 +(A) | |
D6-~D8- | 串口 6~8 的 485 - (B) | |
GND | 对外供电输出 GND | |
COM9~COM16 | D9+~D16+ | 串口 9~16 的 485 +(A) |
D9-~D16- | 串口 9~16 的 485 - (B) |
