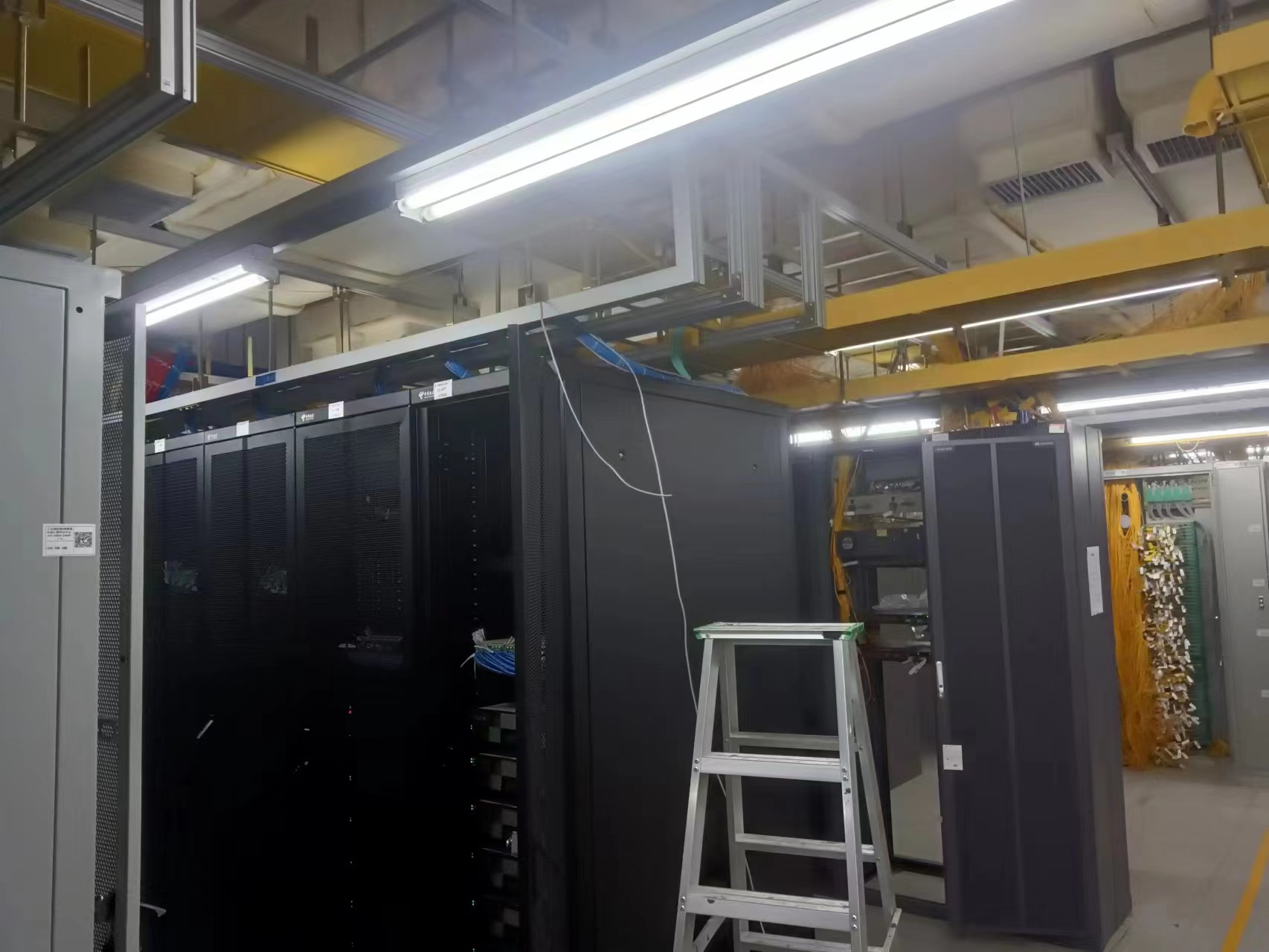

机房布线过程中,为了保障通信线路的安全运行,同时便于日常维护,常常有一些基本的布线通道选择规范,如弱电、强电以及光纤通道要分开,机房主走线通道通常选择沿机房墙面的四边,机房分走线通道通常选择设备横列架间的间隔处,并且避免布线通道横穿设备机架或占用以后设备扩容的位置等。
![](static/picture/1-231010112535G6.jpg)
地板布线这是一种最常见的布线方式,它充分利用了地板下的空间,但要注意地板下漏水、鼠害和散热,还应保证在每个机柜下方开凿相应的穿线孔 (包括地板和线槽)。吊顶布线方式特别适合于经常需要布线的机房,目前也非常流行,此方式中吊顶内包含了各种布线电源、弱电布线,在每个机柜上方开凿相应的穿线孔(包括地板和线槽》,当然也要注意漏水、鼠害和散热。
![](static/picture/1-23101011255C48.jpg)
电缆布放的工艺要求,电缆外皮完整、不扭曲、不破损、不折皱;电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大于电缆直径的10倍。电缆的捆绑要整齐一致、松紧适度,单芯电缆要捆绑成圆把,并尽可能将上面的电缆绑成一直线,8芯或多芯电缆可以捆绑成圆把或方登状,同样尽可能将上面的电缆绑成一直线;电缆在进设备和上架制作电缆头时均要留有适当的弧度;软光纤应采用塑料线槽或波纹护套管保护。
