一、概述：
高低温度传感器采用DS18B20温感器探头来测量使用环境的温度，灵敏度高测量范围广，广泛应用于医药超低温冰箱、实验室高低温恒温箱、工矿以及其他需要温度测量和控制的场所。
二、主要功能特点：
◆大屏LCD 显示，0.1 显示精度，外形美观，操作简便。
◆ RS485 信号输出，最大串行128 个设备，便于远程监控系统集成。
◆ 采用工业级电子元器件及电磁兼容设计，具有防浪涌、防静电、防EFT 等保护功能，稳定可靠。
◆ 动环系统和温度传感器对接。
采集：温度数据、及一路开关量输入状态，实时显示当前温度数据和开关量状态。
三、技术参数：
外形尺寸： 80mm*80mm*80mm (长*宽*高)
工作电压： DC12V
功 耗： <1W
EMC指标： 静电防护
接口类型： RS485接口
数据格式： N,8,1
数据波特率： 4800bps
传感器开关量： 1路开关量监测
传感器工作温度： -10℃～60℃
传感器工作湿度： 10%～90%RH，无凝露
标配温度传感器类型： DS18B20
温度传感器检测范围： -55～125℃
温度分辨率： 0.1℃
标配温度传感器精度： 温度±0.5℃ @ -10℃ to +85℃
温度传感器连接线长度：3米
四、使用说明：
设备安装方法：
1.温度传感器上有DC12V、RS485①、开关量输入、温度传感器，有4个接口。
2. DC12V连接12V电源（注意电源正负极）。
3. RS485①连接监控主机的RS485端子（注意：连接RS485总线时注意二根线的正负，要求485+连接485+/A、485-连接485-/B，接反了不能通讯。）。
4. 开关量输入可以接入1路开关量。
5. 温度传感器接入高温探头（注意不能做延长，出厂时已接好线）。

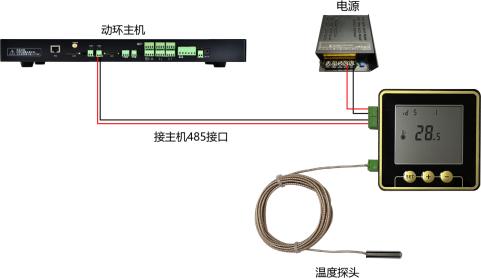

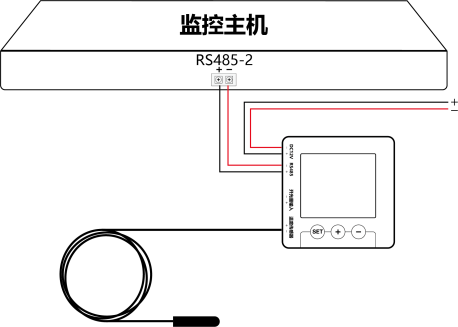

实物接线图：
温度传感器设置：

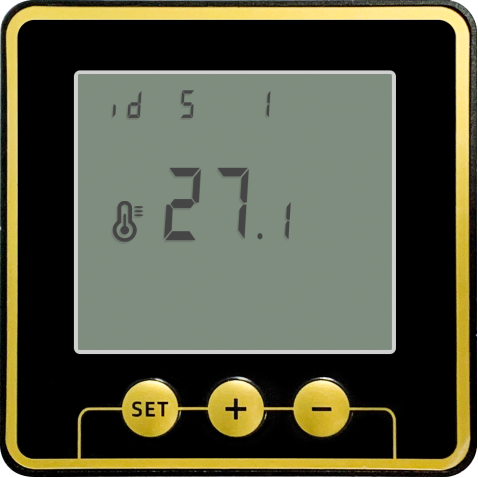

1. 温度传感器上有三个按键，“+”“-”键显示各设置项目值，按“SET”可进入设置设置模式，然后“+”“-”调整值。
2. 设置温度传感器参数。
3. ID：2（温度传感器的地址）。
4. SP：0 （开关量状态锁定值，0、1表示不锁定，2表示锁定短路报警延时2分钟，3表示锁定开路报警延时2分钟）。
